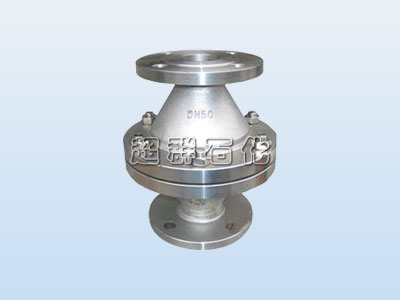

管道阻火器/管道防爆阻火器

时间:2013-11-25 16:23

管道阻火器又名防火器,是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。它是用来阻止氢气火焰向外蔓延的安全装置,由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。管道防爆阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的管线上。如火炬、加热燃烧系统、石油气体回收系统或其他易燃气体系统。

阻火器应用于加热燃料气、天然气、石油液化气的管路上及油气回收、煤矿瓦斯排放、气体分析等系统,气体管道及气体使用点的安全运行。管道阻火器的作用是阻止可燃气体、易燃液体蒸汽的火焰蔓延和防止回火而引起爆炸的安全设备。通常安在炉前的燃料气主管线上,它通常是一段直径比燃料气管线粗、两头带法兰的短管,在管内与气流垂直安入着十片左右的铜丝网,一般用一定厚度的铸铝环将网片周边压紧并形成一定间隔。由于铜网的散热性能极好,当火焰遇到铜网后因温度剧降而熄火,从而起到阻火的作用。它的主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。这种管道阻火器可以在高寒地区低温条件下使用的特点,它可以与通气管配套或单独使用。适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,也适用于储存物料以氮气封顶的拱顶罐上,砾石阻火器与网型阻火器原理同上用在管道。

管道防爆阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。管道防爆阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能组织爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。

管道防爆阻火器主要性能:

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。2、耐烧性能合格,耐烧试验1小时无回火现象。3、壳体水压试验合格。结构合理,重量轻、耐腐蚀。易检修,安装方便。

管道防爆阻火器工作原理

关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。

管道防爆阻火器维修和保养原则:

1)、阻火器上的流向标记必须与介质流向一致。

2)、为了确保阻火器的性能达到使用目的,在安装阻火器前,认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。

3)、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4)、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。

5)、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

6)、重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。



分享阻火器性能技术参数

1、驱动方式:自动;

2、工作温度:-20℃+425℃;

3、阀体材质:铸铁、铸钢、不锈钢、304、304L、316、316L等。

4、连接方式:法兰、螺纹;

5、制造标准:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等;

6、工作压力:1。6MPa-6。4MPa;

目前,阻火器人们知道的比较多的是应用在燃气瓦斯类的排放系统上。其实,阻火器的用途有很多,只是平时没有留意而已。阻火器又叫防火器,主要是因为其作用是为了防止火焰窜入存有易燃易爆的设备中或阻止火苗漫延而得名。其实,说白了,阻火器就是一种安全装置。

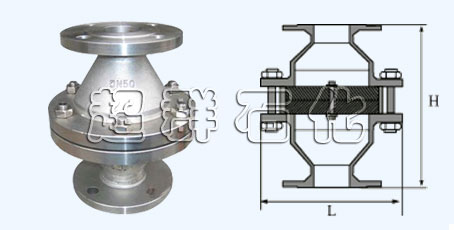

管道防爆波纹阻火器ZHQ-B型

规格尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
in ½ ¾ 1 2 3 4 5 6 8 10 12 14 16
L / 195 195 220 220 245 245 280 325 325 427
