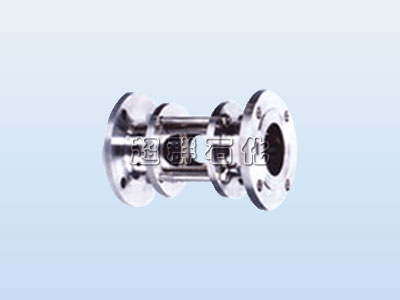

玻璃管视镜/视盅

时间:2012-11-30 14:05

玻璃管视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

玻璃管视镜的维护及保养

1、玻璃管视镜是用于观察液体、气体、蒸汽等介质的流动反应设备,其视窗玻璃应保持干净无灰尘;

2、玻璃管视镜的视窗玻璃属宜损件,安装视镜时要小心轻放;

3、视镜玻璃耐温耐压有一定的局限,

耐温:钢化硼硅玻璃≤180℃、石英玻璃≤1000℃。

耐压:钢化硼硅玻璃片≤3.0MPa、石英玻璃片≤10.0MPa、钢化硼硅玻璃筒<1.0MPa、石英玻璃筒<1.6MPa;

4、允许急变温度<60℃,玻璃因温差过大会破裂。

5、根据压力要求,可以适当加大上下法兰的厚度,玻璃管的厚度,以提高抗压能力。

制造,检测标准:参照《化工管道手册》和HGJ501-502-86《压力窗口视镜》设计制造和验收。

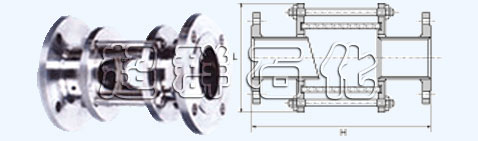

玻璃管视镜/视盅SJ-BL

规格尺寸

DN 20 25 40 50 65 80 100 125
in ¾ 1 2 3 4 5
L 145 189 234 278 278 308 308 364
H 200 260 260 320 320 360 360 440
