当前位置: 主页 > 产品展示 > 鹤管装置 >

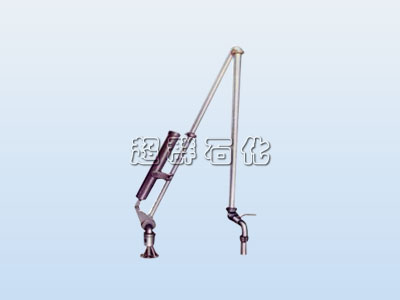

鹤管装置

时间:2012-11-30 11:13

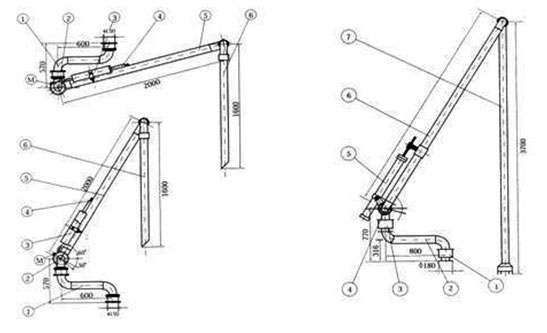

1、汽车发油鹤管(QHG>型)            2、火车装卸鹤管(HHG型号)

主要用途:

用于石油、化工码头液体装卸,管内介质如油、水等。

尺寸表:

产品名称
Products Name
汽车发油鹤管(QHG型)
Unloading arm for tank car
火车装卸鹤管(HHG型)
Unloading arm for tank train
主体材质
Body Material
碳钢、不锈钢、衬里
A3,SS304,SS304L,SS316,SS316L,Iining
碳钢、不锈钢、衬里
A3,SS304,SS304L,SS316,SS316L,Iining
垂直管材质
Vertical pipe Material
铝管
Aluminium
铝管
Aluminium
公称通径
Nonminal Dia
DN80~100mm DN80~100mm
最大迥转半径
Max rotating dia
2600mm 4600mm
最小迥转半径
Min rotating dia
1400mm 3000mm
长臂摆动角度
Rotating angle range of rotating pipe
上摆60° 下摆-30°
(Up)+60° (down-30°)
上摆60° 下摆-30°
(Up)+60° (down-15°)
工作压力
Operating Pressure
1.6Mpa 1.6Mpa

法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)

订货须知:

1、订货时请注明产品尺寸、操作压力及材质。

2、当需要其他标准法兰、材质或操作压力时,请在订货时注明。
