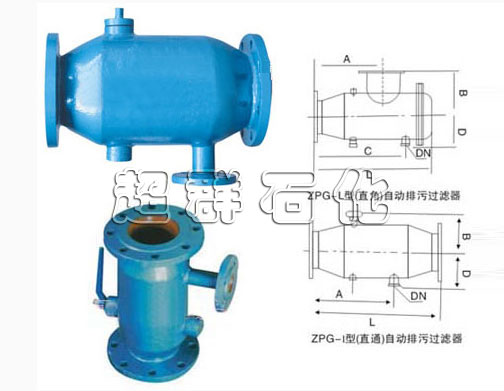

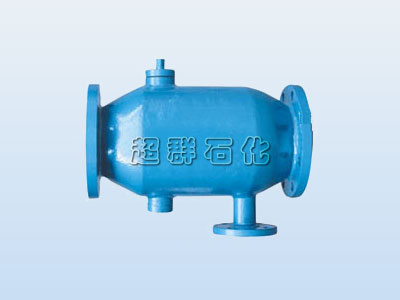

半自动过滤器

时间:2012-11-30 16:01

半自动反冲洗过滤器是从流体中分离固体颗粒杂质,提高产品纯度,保护设备(压缩机、泵、仪表等)安全工作的产品。

一、产品简介

半自动冲洗过滤器广泛适用于饮水、酒类、油类、油品、各种化工原料及空气等物质的过滤,半自动冲洗过滤器安装简便、不占空间、免拆洗作业、滤芯过滤面积大、过滤阻力小。半自动冲洗过滤器通过其壳上自带手柄,控制中间蝶阀转向,需清洗滤胆时,只须转动手柄,即可完成原先极为烦琐的清洗过程,提高了使用价值,是目前经济实用。所生产的半自动冲洗过滤器能根据客户具体要求(特殊压力、特殊口径)定制。

二、工作原理

管道系统在正常工作时,管道内杂物会收集到过滤器网内排污口上,不需拆卸过滤器任何部件来排除污物,只需打开排污阀即可排污。 ①在排污前先把过滤器前阀门,关小流量,进行排污, ②排污时把转向阀转向冲洗方向,水从转向阀前部进入,往过滤网外部流过,然后又从过滤网外部进入转向阀后部,杂物全部集中到排污口上,然后再打开排污阀进行排污,起到了最佳自动反冲洗过滤器全部功能。

三、主要技术参数

型号Model SZC 环境温度 Ambient Temperature CS:-30℃~+350℃SS:-80℃~+480℃
规格Size DN32~500 GB81~59PN 0.6~5.0 FF RF 螺帽螺栓 Bolt/Nut 20# 304 304L 316 316L
壳体材质Body A3 304 304L 316 316L H62 衬里 连接方式Jonit Type 法兰连接 对焊连接 螺纹连接 Flange ButtWelding Threaded
过滤精度Pore size 10~300(目/in) 法兰标准Flanges HG GB SH HGJ JB ANSI JIS
密封垫片Diaphragm(P/V) 丁晴橡胶 聚四氟乙烯 金属垫片NBR PTFE Metal Gasket 设计检测标准Manufacture Inspection GB150-98 HGJ532-91
滤芯材质Element 304 304L 316 316L 外表Coating CS:Paint SS:No Paint

四、适用范围

半自动冲洗过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点,其主要适用的物料有: 化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。 化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。 制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。 食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。

五、安装与维护

1、直接安装在产品管道上,不需任何支撑结构,一般靠近被保护的设备前。

2、冲洗可分两阶段进行。一是清洗排污阶段,打开排污阀约30秒的时间,根据管内杂质情况定,让杂质从排污口排出;二是反冲洗阶段,排污阀仍打开,开启水流转向阀约30秒,将粘附在过滤网上的留物反冲洗排出。

3、该设备无易损件,只定期根据水质进行排污即可。
