带灯视镜

时间:2012-11-30 14:32

带灯视镜适用于公称压力不大于1.0MPa、公称直径100~150mm、介质温度0~200℃、最大急变温度不大于180℃的各种规格及型式的带灯视镜。型式、基本参数和尺寸:带灯视镜由视镜和视镜灯组成。型式有带灯视镜(A型)、带灯有冲洗孔视镜(B型)、带灯有颈视镜(C型)、带灯有颈有冲洗孔视镜(D型)。视镜本体材料为碳钢、碳钢和不锈钢混合、全不锈钢制三种。视镜灯分防腐型和防爆型两种。

带灯视镜适用于公称压力不大于1.0MPa、公称直径100~150mm、介质温度0~200℃、最大急变温度不大于180℃的石油、化工及其它工业设备窥视装置上,以观察设备内部物料操作情况。A,阀门视镜的工作原理及其相关知识

安装尺寸小,而且驱动力矩小,操作简便、迅速,并且还同时具有良好的流量调节功能和关闭密封特性,视镜在大中口径、中低压力的使用领域,它是主导的视镜形式。

用途:视镜可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。

结构:视镜主要由视镜底板、视镜玻璃、阀门组件等组成。

尿素生产过程中,在带视镜的中低压塔器内,由于工作温度高,液体腐蚀性强的特点,容易造成液面计视镜玻璃损坏,视镜底板变形,而且在安装视镜玻璃过程中,有时因受力不均匀,易造成视镜玻璃破裂。如果没有及时发现,开车后必然发生泄漏,这时就必须全系统停车进行热洗更换。这样不但给系统长周期安全运行带来困难,而且严重影响尿素生产的效率。

根据尿素生产过程中"液体受温度影响易结晶"这一特点,结合各类截止阀,保温阀使用特点,经过长期的观察、摸索和思考,设计出利用视镜底板为阀体,在底板上、下进液处各加一阀门进行控制,在视镜底板上安装视镜玻璃液位计,周围通保温蒸汽保温,以防止液体降温结晶形成假液位。视镜底板焊接到塔类容器上,利用塔体的热量提高视镜底板的温度,进一步防止液体结晶。如果视镜泄漏或视镜玻璃损坏,可先关闭底板上的阀门,这样既起到不停车就可更换视镜玻璃的目的,又能够保证生产的正常进行,而且操作人员的人身安全及工作环境安全也得到了保障。经肥城市化肥厂在尿素预蒸馏塔上试验,一次获得成功,填补了可控式保温视镜领域的空白。

带灯视镜由视镜和视镜灯组成。型式有平板带灯视镜(A型)、平板带灯有冲洗孔视镜(B型)、带灯有颈视镜(C型)、带灯有颈有冲洗孔视镜(D型) 。视镜本体材料为碳钢、碳钢和不锈钢混合、全不锈钢制三种。

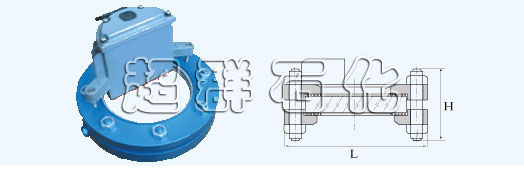

带灯视镜 SJ-DD 型

规格尺寸
DN 20 25 40 50 65 80 100 125
in ¾ 1 2 3 4 5
L 145 189 234 278 278 308 308 364
H 200 260 260 320 320 360 360 440
