天然气阻火器

时间:2012-11-30 16:16

天然气阻火器的作用是防止外部火焰窜入存有易燃易爆气体的 设备、管道内或阻止火焰在设备、管道间蔓延。

天然气阻火器又名防火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。

天然气阻火器主要性能:

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。2、耐烧性能合格,耐烧试验1小时无回火现象。3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

天然气阻火器工作原理目前主要有两种观点:

一是基于传热作用;一是基于器壁效应。

1、传热作用 燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。低于着火点,燃烧就会停止。依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

2、器壁效应 燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。

3、最大实验安全间隙—MESG值,火焰通过阻火元件的细小通道并在通道内降温。当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭。或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行。因此,把在一定条件下(0。 1 MPa ,20 ℃) 刚好能够使火焰熄灭的通道尺寸定义为“实验安全间隙”(MESG,Maximum Experimental SafeGap) 。阻火元件的通道尺寸是决定阻火器性能的关键因素,不同气体具有不同的MESG值。因此,在选择阻火器时, 应根据可燃气体的组成确定其MESG值。在具体选择时,又根据MESG值将气体划分为几个等级。

NECIEC MESG/ mm 测试气体

A IIC0. 25 乙炔

B IIC0. 28 氢气

C IIB0. 65 乙烯

D IIA0. 90 丙烯

G M I1. 12 甲烷

这样,在选用天然气阻火器时,即可在设计规定使用的规范中首先查出所用可燃气体的等级,然后根据该组气体对应的MESG 值来选择相应的阻火元件。

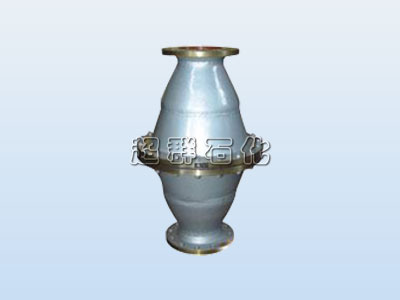

天然气防爆阻火器ZHQ-T型

规格尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
in ½ ¾ 1 2 3 4 5 6 8 10 12 14 16
L / 195 195 220 220 245 245 280 325 325 427 496 593 860 860 1250
H / 200 200 236 236 240 240 270 274 274 288 306 320 580 580 850

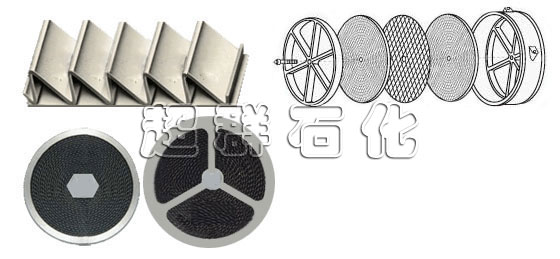

阻火器阻火芯件--防爆阻火波纹带
