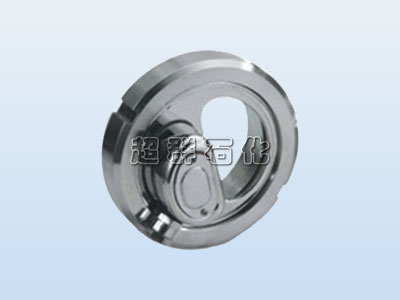

无颈设备视镜

时间:2013-11-24 16:12

无颈设备视镜用于石油、化工、化纤、医药、食品等工业生产装置中,,能随时观察液体、气体、蒸汽等介质的流动反应情况,是保障正常生产不可缺少的附件。

主要技术参数:

1、壳体材质:碳钢、不锈钢(SUS304、SUS304L、SUS316、SUS316L)、衬氟、塑料(PP、PVC等)。

2、视窗材质:钠钙玻璃、硼硅玻璃、石英玻璃。

3、工作温度:

钠钙玻璃的最高允许温度为150℃,温度的急剧变化范围为120℃至20℃。

硼硅玻璃的最高允许温度为280℃,温度的急剧变化范围为230℃至20℃。

石英玻璃的最高允许温度为800℃,温度的急剧变化范围为550℃至20℃。

4、操作压力:钠钙玻璃:0.6Mpa。

5、硼硅玻璃:0.6~1.0Mpa。

6、石英玻璃:0.6~2.5Mpa。

7、密封圈材质:聚四氟乙烯、耐油石棉、丁腈橡胶等。

8、法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)

9、制造、检测标准:参照《HGJ501-86压力容器视镜》设计制造和验收。

用户注意事项:

1、视镜安装

焊接法兰盘必须清洁并且没有损伤,经专业人员进行操作。

2、视镜镜片安装

确信视镜座平整光滑,镜片与视镜座之间的密封垫安装平整,密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确,然后慢慢紧固螺钉。

3、铰接或螺纹连接的视镜装置在工作前要确信密封垫安装良好。如有必要,可对螺栓进行重新紧固。确信视孔与视镜孔之间的密封垫安装正确,连接法兰没有损伤,并调整好连接螺钉。不仅要确信与视镜镜片连接的元件密封良好,还要确信视镜与焊接法兰之间的密封均良好,并确保容器内的压力不超过额定的压力。

4、安装后不能对视镜有其它的附加压力,否则会造成视镜受力不均匀,导致视镜玻璃破裂。

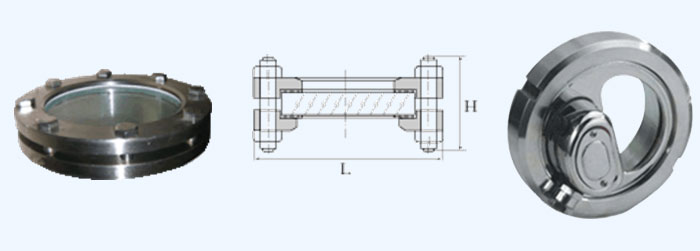

无颈视镜 SJ-WJ


规格尺寸
DN 20 25 40 50 65 80 100 125
in ¾ 1 2 3 4 5
L 145 189 234 278 278 308 308 364
H 200 260 260 320 320 360 360 440
