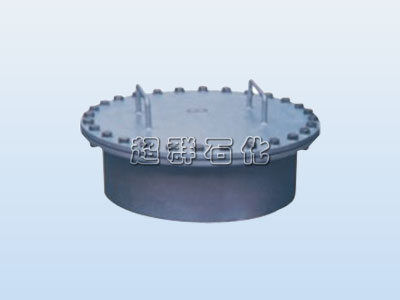

带芯人孔

时间:2012-11-30 11:29

GTG光孔-标设人孔(带芯人孔)详细资料:

相对浮顶油罐,一般类型油罐的人孔与罐壁结合的筒体是穿过罐壁的,这种人孔不利于浮盘升降和密封。

带芯人孔是在一般的人孔盖内加设一层与罐壁弧度相等的芯板,并与罐壁齐平。为便于启闭,在孔口结合筒体上还装有转臂和吊耳,操作时人孔盖仍不离开油罐。内浮顶油罐人孔,一般至少设2个:一个距罐底板约700mm处,用于清洗油罐及检修人员进入;一个距油罐底板约2400mm处,为操作人员登上浮盘用。

GTG带芯人孔选型标准: 中石化标准 GRK型DN500 PN0.25 (96KG) GRK型DN600 PN0.25 (126KG) 标准L-1/22 DN600 PN0.25 (156KG)

机械部标准 JB580-79回转盖人孔

带芯人孔装于油罐下部,人可以由此进出。本产品出厂时不带加强板。

GTG带芯人孔选型标准:中石化标准 GRK型DN500 PN0.25 (96KG) GRK型DN600 PN0.25 (126KG) 标准L-1/22 DN600 PN0.25 (156KG)

机械部标准 JB580-79回转盖人孔

DN500 PN0.6(PN1.0)

JB580-79回转盖人孔

DN600 PN0.6(PN1.0)

JB580-79回转盖人孔

DN600 PN0.6(PN1.0)

JB582-79垂直吊盖人孔

DN500 PN0.6 (PN1.0)

JB582-79垂直吊盖人孔

DN600 PN0.6 (PN1.0)

JB582-79垂直吊盖人孔

DN600 PN0.6 (PN1.0)

JB583-79水平盖吊人孔

DN500 PN0.6 (PN1.0)

JB583-79水平盖吊人孔

DN600 PN0.6 (PN1.0)

JB583-79水平盖吊人孔

DN600 PN0.6 (PN1..0)

带芯人孔主要技术参数及重量:标准号 DN MPa 筒节 重量(KG)

HG/T21515-2005 500 0.6 φ530×6 50.5
