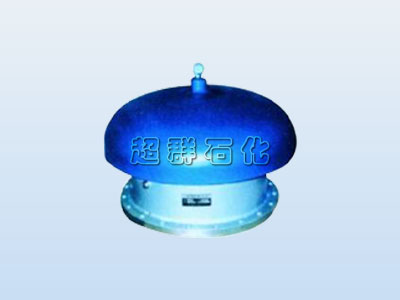

呼吸人孔

时间:2012-11-30 16:42

呼吸人孔工作原理是用弹簧限位阀板。由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能,呼吸人孔在蒸汽加热系统中起到阻汽排水作用,选择合适的呼吸阀,可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果,就要对各种类型呼吸阀的工作性能、特点进行全面的了解。

呼吸人孔在蒸汽加热系统中起到阻汽排水作用,选择合适的呼吸阀,可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果,就要对各种类型呼吸阀的工作性能、特点进行全面的了解。呼吸阀的品种很多,各有不同的性能。选用呼吸阀时,首先应选其特性能满足蒸汽加热设备的最佳运行,然后才考虑其他客观条件,这样选择你所需要的呼吸阀才是正确和有效的。呼吸阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。

呼吸人孔设计一种是达到一定压力时,进行呼或吸。另一种是设计成纯粹只呼不吸。可以理解为用两个适当压力的单向阀代替。阻火呼吸阀不仅能维持储罐气压平衡,确保储罐在超压或真空时破坏,且能减少罐内介质和损耗。

呼吸人孔、阻火呼吸人孔是安装在储罐顶上的安全应急通气装置,通常与阻火呼吸阀配套使用,既然避免因意外原因造成罐内急剧超压或真空时,损坏储罐而发生事故,又能起到安全防火作用,是保护储罐的安全装置,特别适用于贮存物料以氮气封顶的拱顶常压罐。具有定压排放、定压吸入、开闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。

参数及范围:

型号规格:HXF-HR1(Z) DN450-DN750(18”-30”)

材质要求:壳体 、阀盘阀杆、阀座及防尘罩,材质均可参照呼吸阀系列详细参数

操作压力:-295Pa/+98000pa(-30mmH2O/+10000mmH2O)

连接方式:法兰连接

法兰标准及压力等级:HG,GB为常用标准,PN6、PN10、PN16为呼吸阀法兰常用压力等级。

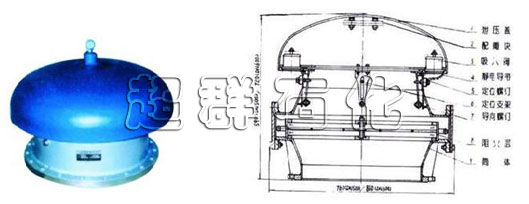

呼吸人孔 HXF-HR 型

放空人孔 / 安全人孔 HXF-R型

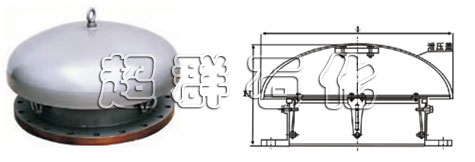

规格尺寸
DN 400 450 500 600 650 700 750
in 16 18 20 24 26 28 30
L 370 370 590 720 720 890 890
H 658 658 760 880 880 955 955
