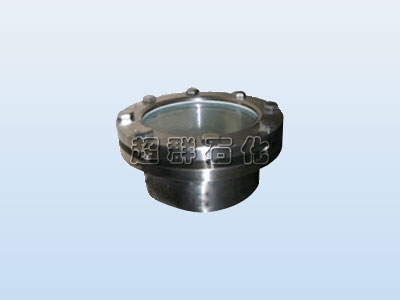

带颈设备视镜又称为压力容器视镜,适用于化工、石油、化妆、医药及其它工业设备装置上,以观察设备内部物料操作情况,防止意外事故的发生,确保产品的质量。
带颈设备视镜焊颈的作用
带颈设备视镜与设备视镜的区别就在于视镜底部多了一截管子,设备视镜与罐体是焊接连接,这样在某些弧度小,压力又较高的容器上,焊接后的视镜,就会发生轻微的变形,这样就影响了视镜的密封性,直接影响视镜的正常使用.而带颈设备视镜就是在设备视镜的基础上,在与罐体焊接的地方加了一截短管,这样就把视镜的密封与焊接口分了开来,使焊接应力对视镜密封面的影响减少到最小。
带颈设备视镜的主要技术参数
1、法兰材质:碳钢、不锈钢、304、316、316L等。
2、视窗材质:钢化玻璃、钢化硼硅玻璃、石英玻璃。
3、密封材质:丁睛橡胶、硅胶、聚四氟乙烯、石墨复合。
4、工作压力(Mpa):PN0.6~2.5。
5、工作温度:0℃~+250℃;0℃~+800℃。
带颈设备视镜的使用注意事项
1、视镜的安装
带颈设备视镜应当安装于容易观察,光线充足的位置上.
2、视镜镜片安装
确信视镜座平整光滑,镜片与视镜座之间的密封垫安装平整,密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确,然后慢慢紧固螺钉。
3、仔细核对铭牌参数,不仅要确信与视镜镜片连接的元件密封良好,还要确信视镜与焊接法兰之间的密封均良好,并确保管道内的压力不超过摆板视镜的额定压力。
4、安装后不能对视镜有其它的附加压力,否则会造成视镜受力不均匀,导致视镜玻璃破裂。

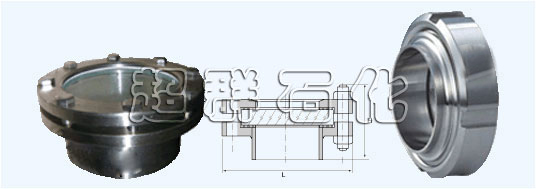

带颈视镜 SJ-YJ 型

规格尺寸 | ||||||||
DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 |
in | ¾ | 1 | 1½ | 2 | 2½ | 3 | 4 | 5 |
L | 145 | 189 | 234 | 278 | 278 | 308 | 308 | 364 |
H | 200 | 260 | 260 | 320 | 320 | 360 | 360 | 440 |
