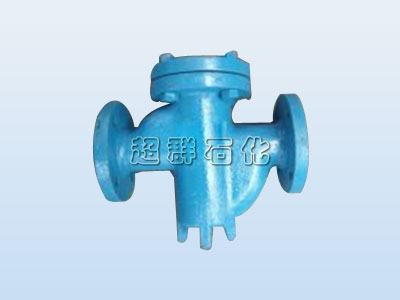

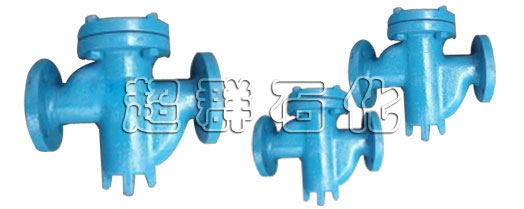

U型管道过滤器

时间:2012-11-30 16:07

U型管道过滤器用于蒸汽、空气、水、油品等系统管道中,保护各种计量仪器、泵机、阀门、蔬水器等设备。压力损失小,流通面积大,抗污性强,排污方便,排污方便。

主要性能规范

公称压力PN(MPa) 工作温度℃ 滤网目数 适用介质
1.6 350 20~150 蒸汽、空气、水、油、
2.5 350

主要零部件材料表:

零件名称 材料
阀体 碳钢、不锈钢
滤网盖 碳钢、不锈钢
滤芯网 不锈钢
垫片 柔性石墨

连接尺寸:

连接方式 公称通径DN 外形尺寸 mm
D D1 H
法兰 15 270 90 145
20 270 90 145
25 270 90 145
32 320 125 175
40 320 125 175
50 320 125 175
65 430 140 220
80 430 140 220
100 430 140 220
125 460 160 235
150 460 170 235
200 460 190 235

一、①U型管道过滤器产品名称 ②U型管道过滤器型号 ③U型管道过滤器规格口径 ④U型管道过滤器公称压力 ⑤U型管道过滤器阀体材质 ⑥U型管道过滤器连接方式 ⑦U型管道过滤器传动方式 ⑧U型管道过滤器工作温度 ⑨U型管道过滤器是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的型号,请按产品型号直接向销售部订购。

三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数

当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的威尔顿阀门专家为您审核把关。
