单呼阀 单吸阀

时间:2012-11-30 16:38

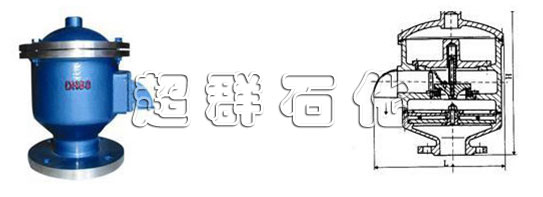

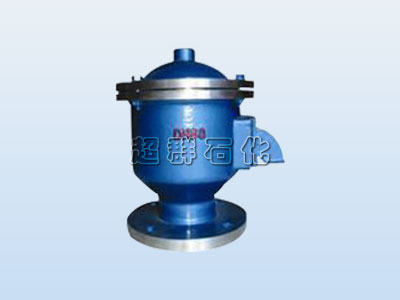

单呼阀 HXF-V 型    阻火单呼阀 HXF-VZ 型

单呼阀:在管道中一般为水平安装。单呼阀充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。

单吸阀:不仅能维持储罐气压平衡,确保储罐在超压或真空时破坏,且能减少罐内介质和损耗。单吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸。

工作原理

单呼阀充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时,呼吸阀不动作,保持油罐的密闭性;当罐内气体空间的压力升高,达到呼吸阀的控制正压时,压力阀被顶开,气体从罐内逸出,使罐内压力不在继续增高;当罐内气体空间的压力下降,达到呼吸阀的控制负压时,罐外的大气将顶开真空阀而进入罐内,使罐内的压力不在继续。

超群石化推荐单呼阀试压检测秘籍

1、检测准备

将单呼阀正确地安装在试验台上,装置不应有泄漏现象,测试管内壁应平整光滑。

2、气压检测

先按气压检测之标准检测其泄漏量,然后按压力检测、水压检测之要求逐台检测其灵敏度及通气量。

3、泄漏量检测

泄漏量检测的压力为0.75倍的操作压力,该值由微压计上读值。泄漏量的值由流量计上读值(流量计的精度为0.5-1.0级)每分钟读各测量值一次,共读三次,取其平均值,其结果应符合压力检测之要求。

4、水压检测

单呼阀进行水压试验的压力为0.2Mpa,保压时间为10min,试压结构应符合检测准备之要求。

5、压力检测

将单呼阀安装在储气罐接管法兰上,调节阀门,使储气罐内的压力逐步升高或降低,将阀盘调整到使其处于开启状态,由连通的微压计上读出压力值,每分钟读值一次,然后再将阀盘分别转动90°、180°,重复上述试验,每一工况重复三次,取其平均值,试验结果应符合之要求。

6、检测介质

单呼阀开启压力、通气量、泄漏量的检测介质为空气,其压力为0.1Mpa,温度为20℃,相对湿度为50%,密度为1.2kg/m3,若空气不是此状态时,应换算成此状态的气体。阻火呼吸阀阀体压力的检测介质为5-35 ℃清水。

7、低温检测单呼阀将呼吸阀安装在试验架上放入低温箱内,低温箱内的温度降到4-15℃,同时和低温箱内连续输入相对温度不低于70%的常温空气,在阀盘末开启前达到呼吸阀内处 结箱,再使低温箱内温度降到-30℃,经24小时恒温,将试验架一侧连接到微压计,另一侧通过存有常温空气的稳压罐与空气动力连接。当呼吸阀的阀盘处于开启状态时,读压力值。重复三次,均符合要求。

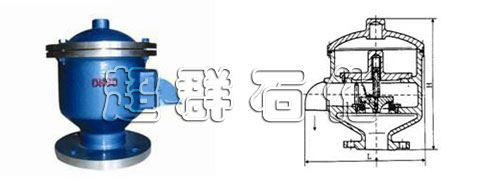

单吸阀 HXF-VI 型 1.4-4 阻火单吸阀 HXF-VIZ 型

带接管阻火单呼阀 HXF-VZ1 型 1.4-6 带接管阻火单吸阀

规格尺寸
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
in ½ ¾ 1 2 3 4 5 6 8 10 12 14 16
L / 160 160 160 160 160 213 213 265 306 355 420 480 550 590 590
H 3/4 160 255 255 255 255 260 260 290 330 330 350 400 510 580 610
