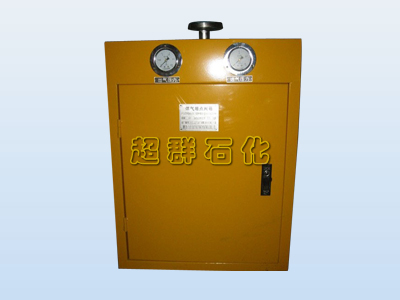

氧气点阀箱

时间:2013-07-25 16:15

我公司生产点阀箱,有氧气点阀箱和煤气点阀箱等,根据使用压力的不同分为OX-A1~4型和OX-B1~4型,具体技术参数如下:

OX-A1~4型氧气用点阀箱

一、用 途

本产品适用于金属气焊、气割、火焰表面清理和热加工的氧气管路用户点,也能同氧气汇流排配套使用于上述各种用户点。

二、结构特点

本产品外部保护箱采用天蓝色烤漆防锈,阀箱接点可供1-4把焊炬或割炬分别使用,也可供同时使用。由于每个接点都分别配有减压器避免了同时使用时压力、流量的波动,内部管路均采用不锈钢(1Cr18Ni9Ti)制作。阀箱门接有箱体专用锁,便于集中管理,可避免因误操作造成的能源浪费和泄漏引起的不安全因素。

三、产品技术参数

项 目 OX/A-1型 OX/A-2型 OX/A-3型 OX/A-4型
正常使用压力MPa 0.1-1.6 0.1-1.6 0.1-1.6 0.1-1.6
流量Nm3/H 15-60 30-120 45-180 60-240
外形尺寸mm 1200×960×320 1200×960×320 1200×960×320 1200×960×20
接头规格 DN10×1 DN10×2 DN10×3 DN10×4
接管法兰规格 JB82-59 JB81-59 JB82-59 JB81-59 JB82-59 JB81-59 JB82-59 JB81-59
PN4.0或PN2.5 DN25 PN4.0或PN2.5 DN25 PN4.0或PN2.5 DN25 PN4.0或PN2.5 DN25

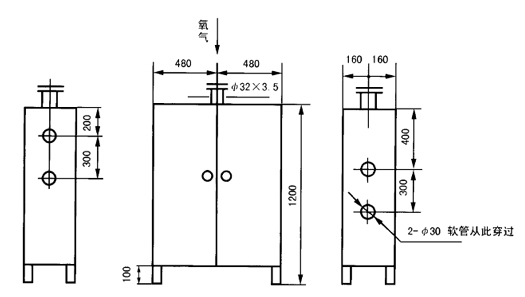

四、OX-A1~4型氧气接点阀箱安装示意图




五、选用说明

当进气压力P≤2.5MPa时,入口配JB81-59平焊钢法兰。

当进气压力2.5<p≤4.0MPa时,入口配JB82-59对焊钢法兰。

请用户订货时注明。

OX-B1~4型氧气用点阀箱

一、用 途

本产品适用于金属气焊、气割、火焰表面清理和热加工的氧气管路用户点,也能同氧气钢瓶组配套使用于上述各种用户点。

二、结构特点

本产品外部保护箱采用天蓝色烤漆防锈,阀箱接点可供1-3五人分别使用,也可供同时使用。仪表可通过阀箱面板窥视孔直接观察,内部所有管路均采用不锈钢(1Cr18Ni9Ti)制作;阀箱门接有箱体专用锁,便于集中管理,可避免因误操作造成的能源浪费和泄漏引起的不安全因素。

三、产品技术参数

氧气用点阀箱技术参数

型 号 OX/B-1型 OX/B-2型 OX/B-3型
正常使用压力MPa 0.8-1.6 0.8-1.6 0.8-1.6
流量Nm3/H 15-30 30-45 45-100
外形尺寸mm 1000×500×240 1000×500×240 1000×500×240

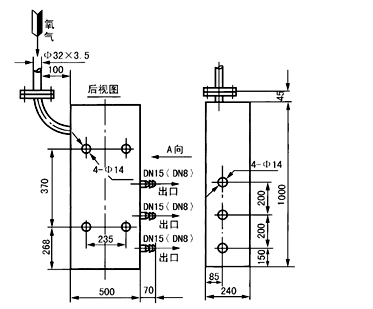

接头规格 见附图 见附图 见附图



四、注意事项

本产品在安装过程中请注意进出气口不可接反,发现堵塞应清洗,使用一年后应进行全面检修
