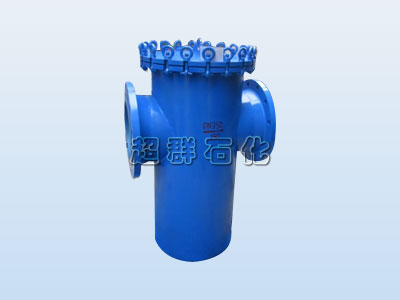

蓝式快开过滤器

时间:2012-11-30 15:54

快开式过滤器

快开式过滤器封盖为丝杆压紧型,结构紧凑。具有安装、拆卸、清洗、检查迅速方便的优点,适合于流体(粘度<500mPas)泵前,流量计前。

美标过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。

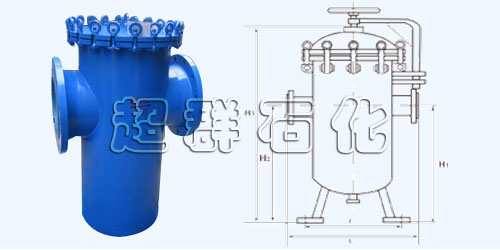

快开式过滤器(直通) SRB-IK1 型

快开式过滤器(高低接管)SRB-IK2 型

快开式过滤器规格尺寸

DN in D1 L H H1 H2 有效过滤面积 m2
25 1 76 180 260 410 160 0.0162
40 108 260 300 560 170 0.0315
50 2 108 260 300 560 170 0.0315
65 133 330 360 637 174 0.0461
80 3 159 340 400 719 214 0.0590
100 4 219 400 470 881 272 0.1077
125 5 273 480 550 1079 345 0.1759
150 6 273 500 630 1276 404 0.2910
200 8 325 560 780 1397 446 0.4076
250 10 426 660 930 1544 495 0.5017
300 12 478 750 1200 1793 563 0.6800
400 16 529 920 1500 2050 720 0.8156
